SMD Bestückung mit moderner Maschinentechnik bei AXON
Die SMD (Surface Mounted Device) Bestückung ist ein rationelles Bearbeitungsverfahren, das mit moderner Maschinentechnik ausgeführt wird. Bei der SMD Bestückung werden die einzelnen Bauteile direkt und ohne Verdrahtung auf die Leiterplatte gelötet.

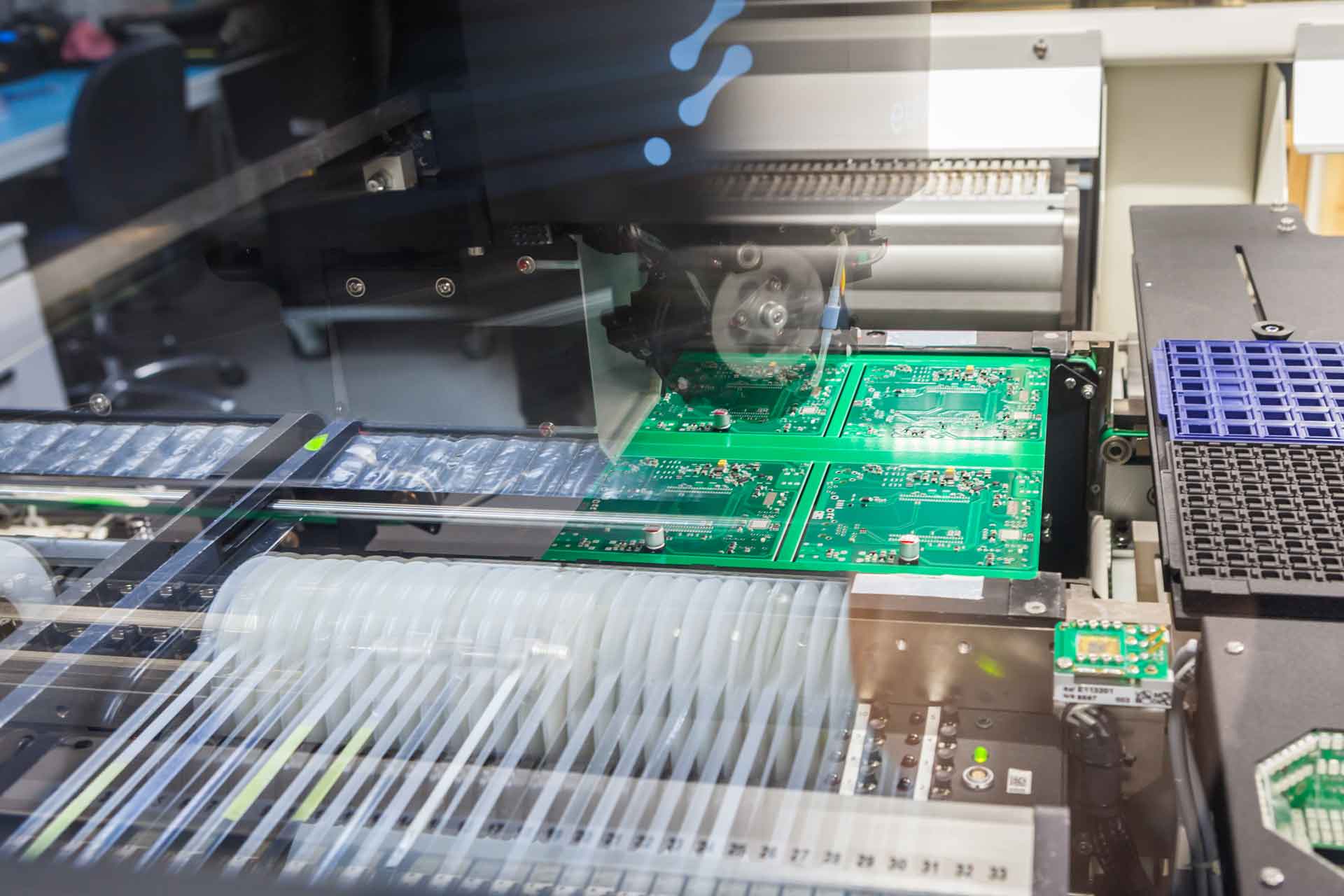

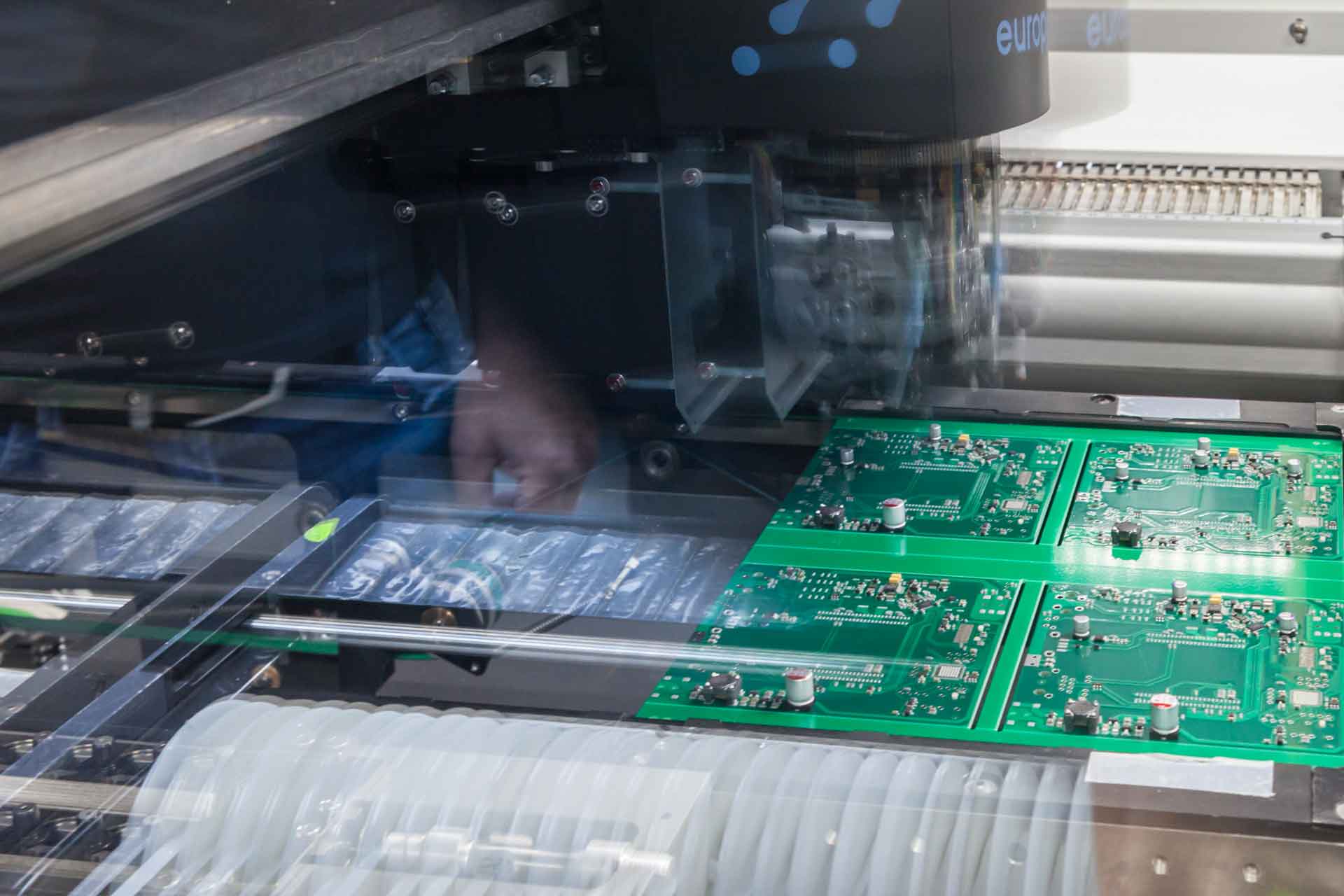

Beim SMD Verfahren werden die Platinen durch Sieb- oder Schablonendruck mit einer Lotpaste bedruckt und die einzelnen Bauteile vom Bestückungsautomaten präzise auf der Leiterkarte positioniert. Danach erfolgt die Verlötung im Reflow-Verfahren und abschließend eine optische AOI-Inspektion der bestückten Platinen.
Besonderheiten in der SMD Bestückung bei AXON
- Leiterplatten bis ca. 490 x 590 mm oder 350 x 800 mm sind möglich
- µBGA, LED, oddform, Package-on-Package
- Bauteile 01005 – 70x70mm, Steckerleisten bis 100mm

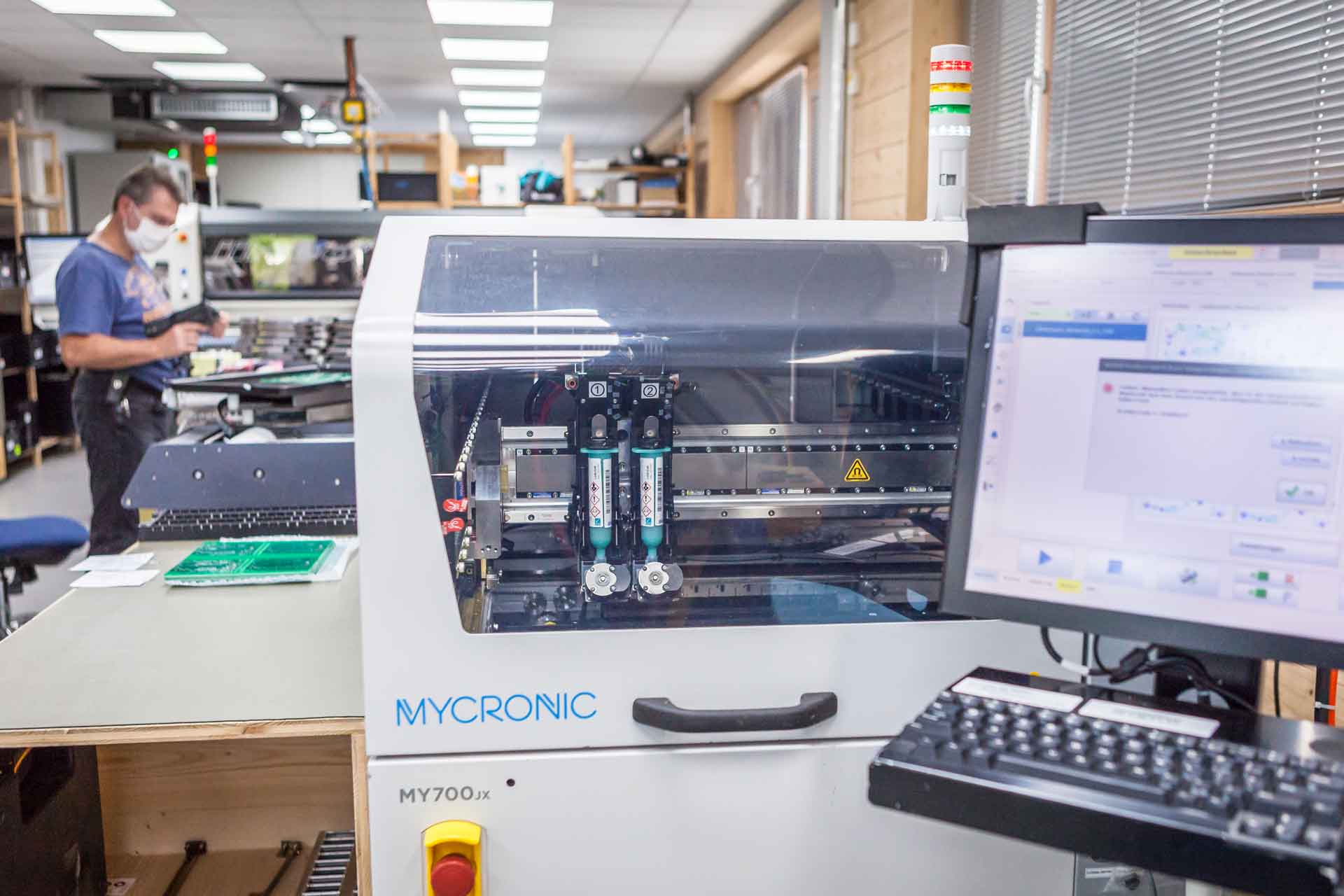

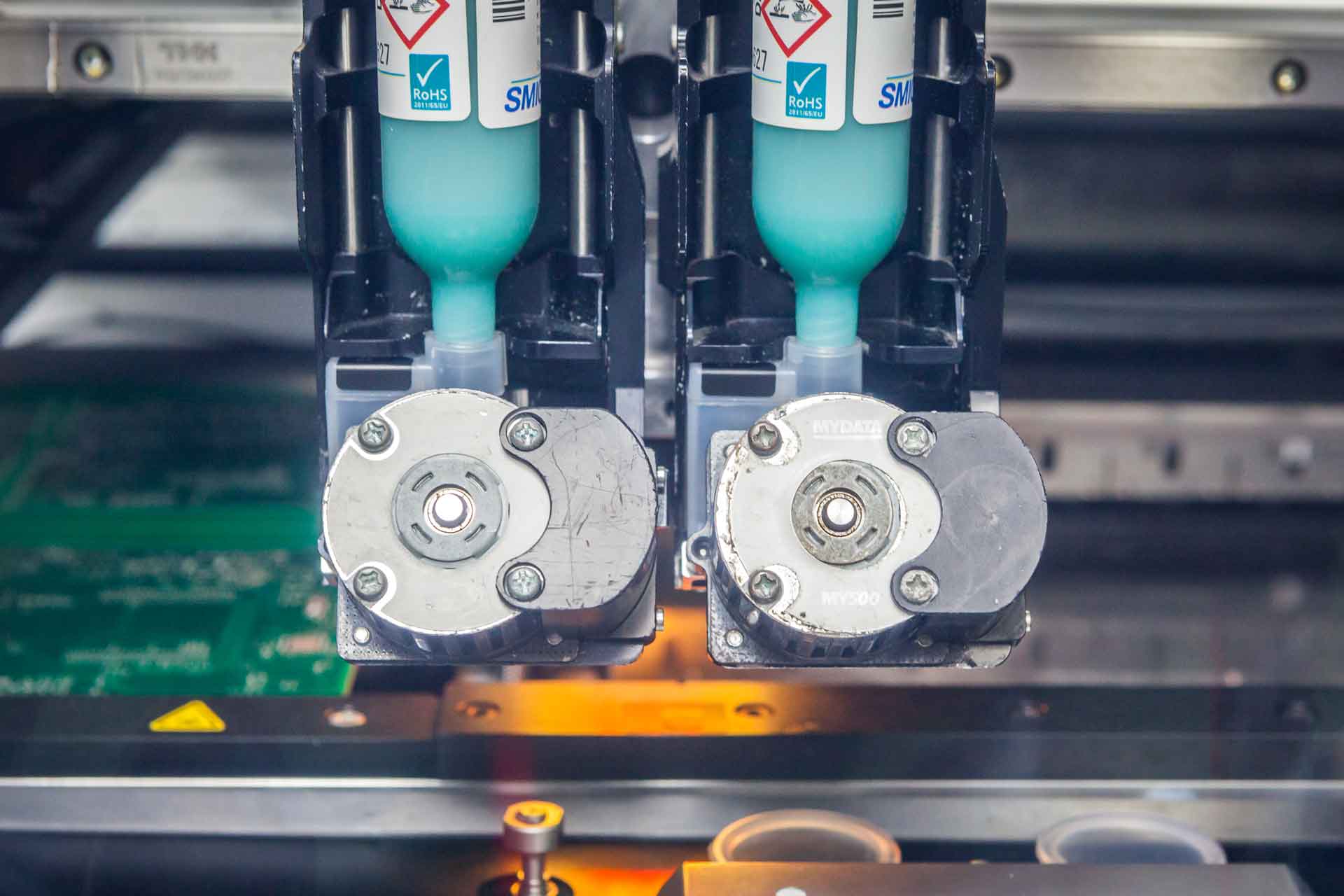

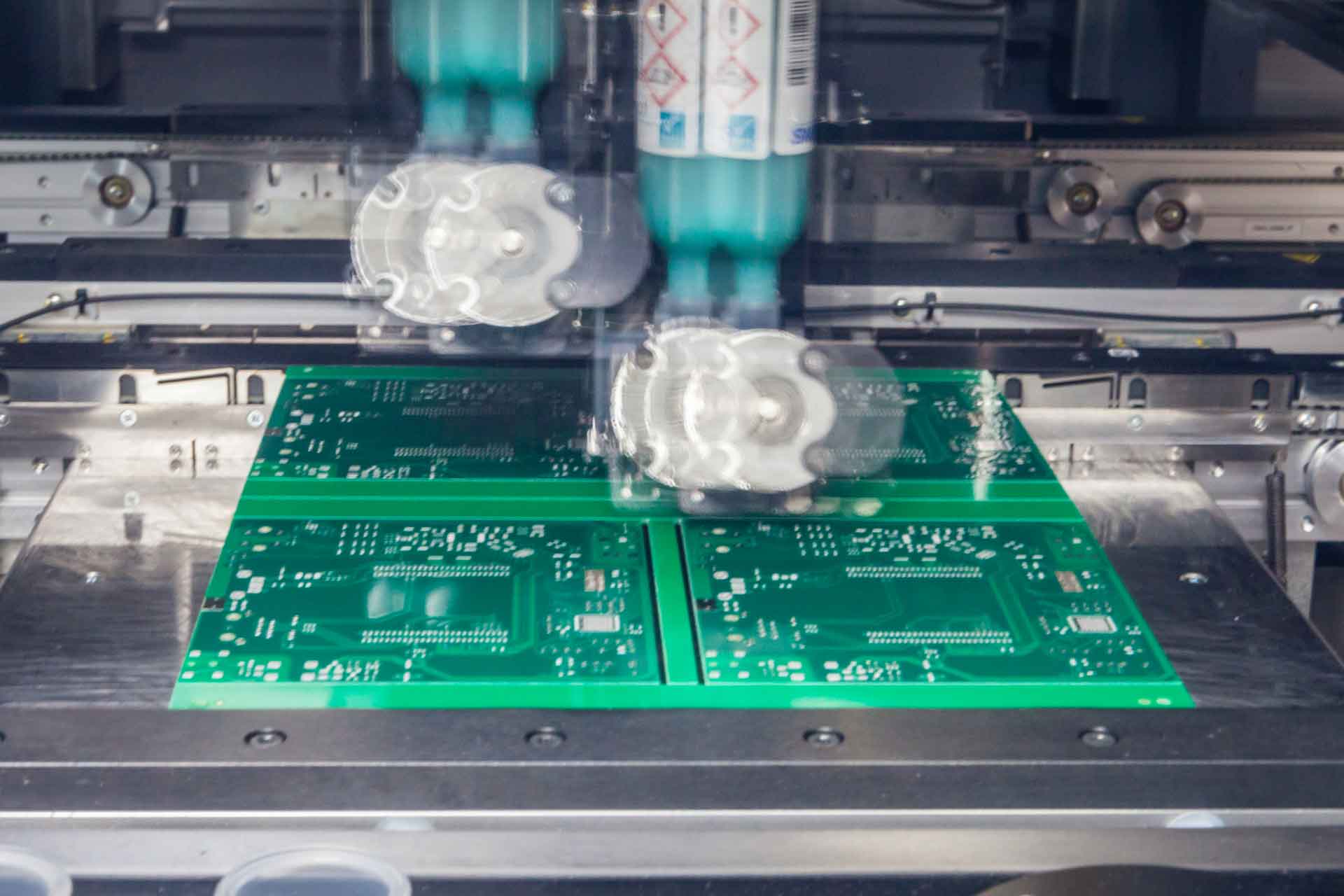

- Es werden keine Schablonen benötigt (JetPrinter)

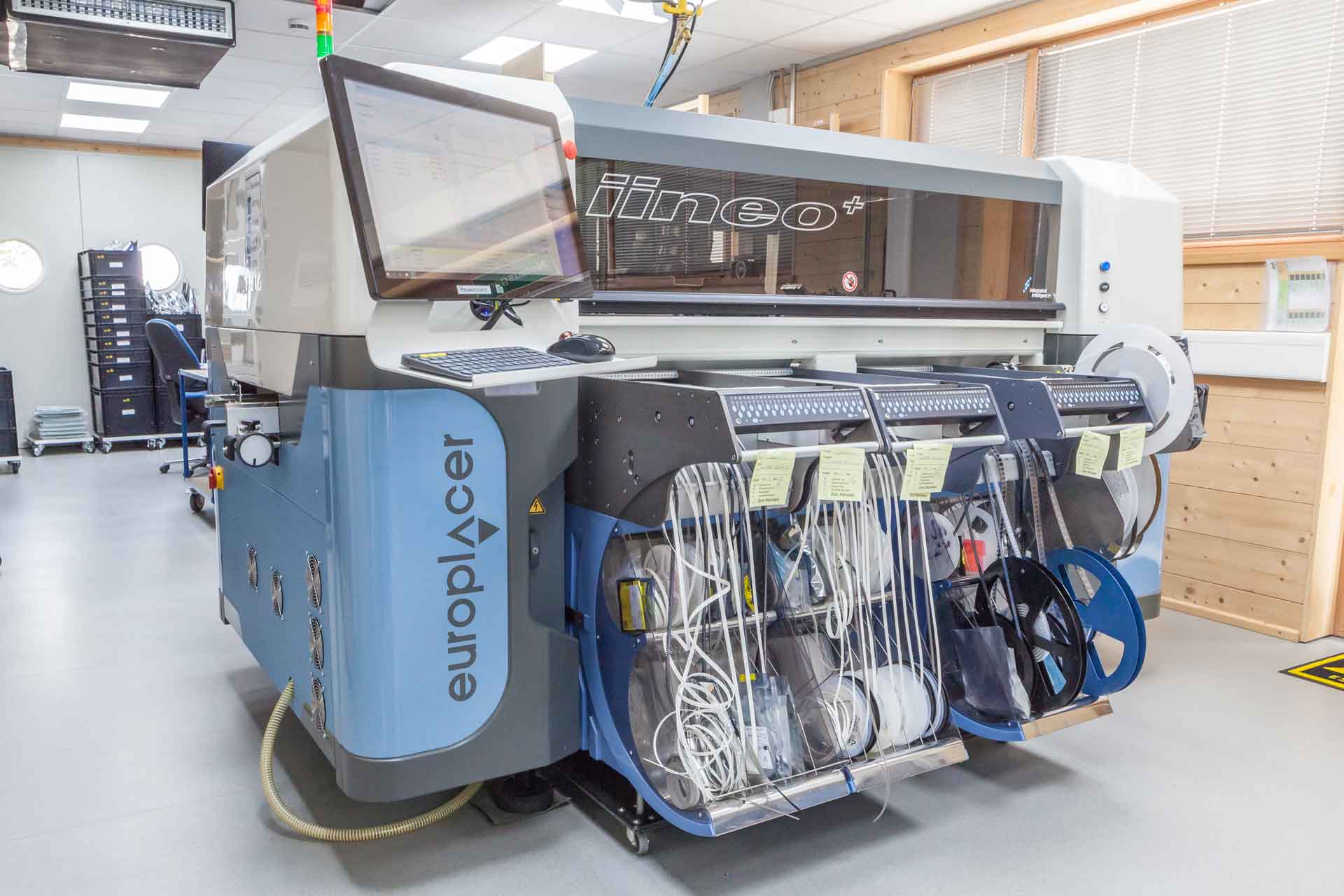

- 264 x 8mm Feedersteckplätze für ausreichend Rückkapazität
- >20.000 Bauteile/Stunde nach IPC
- Bauteile an allen Seiten positionierbar
- Elektronischer Test für 2-polige Bauteile
- Volle Traceability möglich
- SMT-Lötung per Dampfphase von Asscon
- Selektive Lötanlage von Interselect
- Moderne AOI Kontrolle
- Hohe Bestückqualität auch bei kleinen Serien durch eigene Platinenreinigungsanlage (Mehrkammeranlage)
Ihre Vorteile durch AXON in der SMD Bestückung
AXON ist ein mittelständische EMS Dienstleistungsunternehmen, das Ihnen jedoch ähnliche Bearbeitungs- und Fertigungsmöglichkeiten bietet, wie ein großer, international aufgestellter Bestücker. Denn wir verfügen über einen modernen und breit gefächerten Maschinenpark. Darüber hinaus garantieren wir Ihnen die Flexibilität und persönliche Betreuung eines Mittelständlers mit flachen Hierarchien.
Der Qualitätsanspruch bei AXON ist hoch und weitreichend. Größte Sauberkeit der Leiterplatten realisieren wir durch den Einsatz einer eigenen Mehrkammer- Platinenreinigungsanlage. Maximale Bestückqualität gewährleisten wir durch ein mehrstufiges internes Qualitätssicherungssystemsteht das sowohl bei großen als auch bei kleinen Serien greift.
AXON ist nach DIN EN ISO 9001 und der strengen Medizinnorm DIN EN ISO 13485 zertifiziert.
